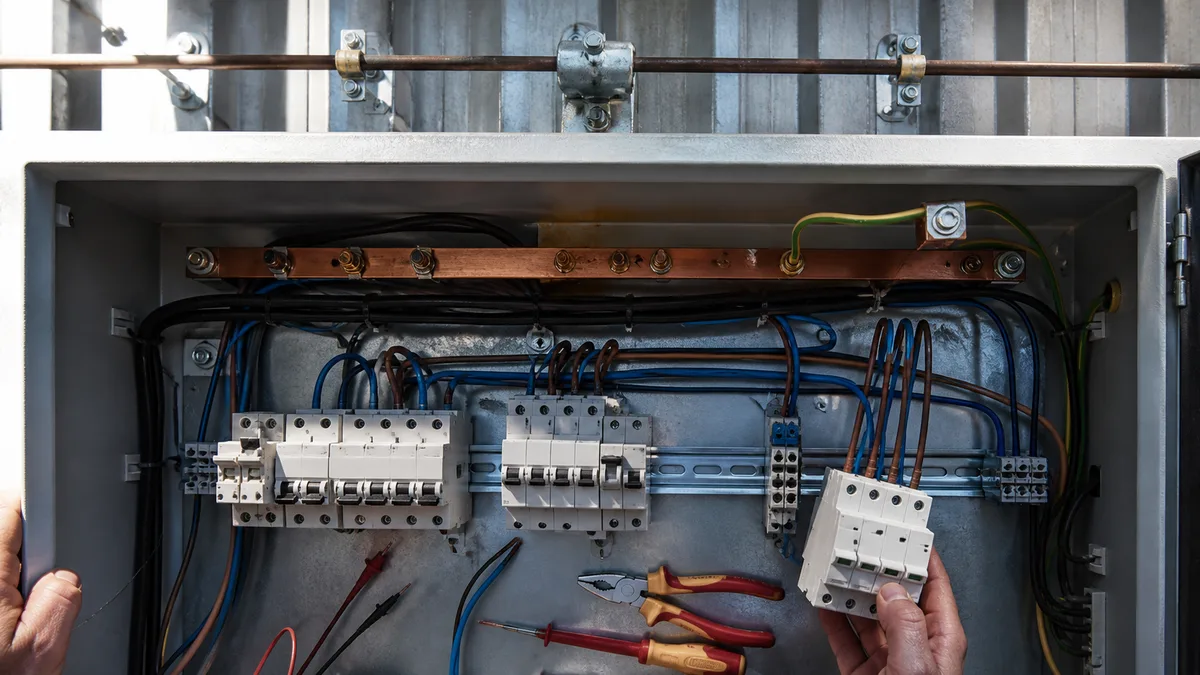

Přepěťová ochrana ve firmě: kdy je potřeba a jak souvisí s hromosvodem

Typický scénář vypadá takhle: hala má hromosvod, revizní zprávu bez závad a po červnové bouřce nefunguje polovina kamer, jeden port switche a řídicí jednotka vzduchotechniky. Blesk přitom do budovy vůbec uhodit nemusel. Stačilo, že udeřil o dvě stě metrů dál a napětí se naindukovalo do kabelů, které do budovy vedou zvenku.

Vnější ochrana před bleskem přitom svoji práci odvedla — jímací soustava, svody a uzemnění mají omezit účinky přímého úderu do stavby. Elektroniku uvnitř má na starosti druhá část téhož systému: vnitřní ochrana, tedy pospojování, dostatečné vzdálenosti a svodiče přepětí. A právě ta v takových halách obvykle chybí nebo je nedotažená. Projdeme, jak se vnější a vnitřní ochrana dělí, kdy má firma svodiče řešit, co znamenají typy T1, T2 a T3, proč je fotovoltaika zvláštní kapitola a co se z toho dá poznat z revizní zprávy.

Hromosvod a přepěťová ochrana jsou dvě části jednoho systému

Tomu, čemu se běžně říká hromosvod, se odborně říká vnější ochrana před bleskem: jímací soustava, svody a uzemnění. Jejich úkolem je zachytit výboj v definovaném místě a svést bleskový proud do země tak, aby se nešířil nekontrolovaně konstrukcí — mají tedy omezit účinky přímého úderu do stavby a snížit riziko škod. Riziko se tím snižuje, ale nemizí; ani správně navržený a udržovaný hromosvod nemůže požár nebo poškození vyloučit.

Systém ochrany před bleskem tím ale nekončí. Druhou částí je vnitřní ochrana: ekvipotenciální pospojování, dodržení dostatečné vzdálenosti mezi jímací soustavou a vnitřními instalacemi a právě svodiče přepětí. Jejím smyslem je omezit účinky bleskového proudu na instalace uvnitř budovy. Samotná jímací soustava, svody a uzemnění proto citlivou elektroniku obvykle neochrání — bez správně navržených SPD a navazujících opatření zůstává vnitřek nekrytý.

Samotné svedení bleskového proudu navíc nezabrání tomu, aby se přechodné přepětí dostalo dovnitř po napájecím, datovém nebo anténním vedení. Naopak — u objektu s hromosvodem je potřeba počítat s tím, že část bleskového proudu se při úderu do jímací soustavy dostane i do vnitřních rozvodů, ať už galvanicky přes pospojování, nebo indukčně do souběžně vedených kabelů.

K omezení přepětí slouží svodiče přepětí, v dokumentaci označované zkratkou SPD (surge protective device). Jejich úkolem je srazit přechodné přepětí na úroveň, kterou připojené zařízení podle své kategorie přepětí vydrží.

Z toho plynou dvě věty, které stojí za zapamatování:

• Vnější ochrana bez svodičů a pospojování neznamená ochranu firemní elektroniky.
• Svodiče bez jímací soustavy nenahrazují ochranu stavby před přímým úderem.

A do třetice: zásuvková lišta s nápisem „surge protection” za 400 Kč je v nejlepším případě poslední, doplňkový stupeň. Sama o sobě nezastoupí svodiče v hlavním a podružném rozváděči — nemá k tomu ani vybíjecí schopnost, ani nic, co by před ní energii výboje zmenšilo.

Kdy má firma přepěťovou ochranu řešit

Neexistuje univerzální pravidlo typu „každá firma si koupí stejný svodič”. Řešení se navrhuje podle stavby, přívodního vedení, provedení hromosvodu, typu sítě a podle toho, co se stane, když provoz na dva dny stojí.

Zda se u konkrétní stavby ochrana před bleskem vůbec zřizuje, vychází z požadavků na výstavbu — dnes z vyhlášky č. 146/2024 Sb. — a z posouzení rizika podle souboru norem ČSN EN 62305. Od konce roku 2025 platí 3. edice tohoto souboru, tedy ČSN EN IEC 62305 ed. 3; 2. edice platí souběžně do 31. 10. 2027. U projektů, které se budou realizovat v roce 2026 nebo 2027, se proto vyplatí posuzovat riziko rovnou podle ed. 3. Ani vyhláška, ani norma vám ale neřeknou, jaký přístroj koupit; to je věc projektu konkrétní instalace.

U starší budovy nevzniká povinnost předělat instalaci pokaždé, když vyjde nová norma. Důvodem k posouzení je ale rekonstrukce, změna užívání, nová technologie, chybějící nebo neaktuální dokumentace, závada zjištěná při revizi — a samozřejmě úder blesku nebo série nevysvětlených poruch elektroniky.

Co znamenají typy T1, T2 a T3

Přepěťová ochrana není jeden přístroj, ale soustava vzájemně koordinovaných stupňů. Každý má jinou úlohu a jiné zkušební parametry.

Na trhu jsou i kombinované svodiče T1+T2, u kterých výrobce deklaruje obě zkoušky — u DEHN typicky řady DEHNventil a DEHNshield, u OBO Bettermann přístroje řady V50 a V25, u Phoenix Contactu FLASHTRAB. Čistě přepěťové stupně T2 zastupují DEHNguard, OBO V20 nebo VALVETRAB; pro datové a signálové obvody existují samostatné řady, například PLUGTRAB. Jsou to příklady kategorií, ne doporučení — každá řada obsahuje desítky variant podle napětí, typu sítě, počtu pólů a vybíjecí schopnosti a záměna mezi nimi není detail.

Údaj „40 kA” na obalu tedy sám o sobě nic neříká — bez informace, o jakou vlnu jde. Pro ochranu elektroniky je stejně důležitá napěťová ochranná úroveň Up, tedy hodnota, na kterou svodič přepětí skutečně srazí, a trvalé provozní napětí Uc, které musí být s rezervou nad napětím sítě.

Kde se návrh v praxi láme

Většina nefunkční přepěťové ochrany není nefunkční proto, že by byl koupený špatný přístroj. Chyby jsou obvykle v montáži a v návaznostech.

Délka připojovacích vodičů. Na strmé rázové vlně vzniká na přívodu indukční úbytek řádově kilovoltů na metr. Svodič s Up 1,5 kV připojený půl metrem tam a půl metrem zpět tedy zařízení „ukáže” podstatně vyšší napětí, než má v katalogu. Požadavek na co nejkratší připojení vychází z ČSN 33 2000-5-53 ed. 3 (oddíl 534) — celková délka připojení do 0,5 m, nejvýše 1 m — a řeší se takzvaným V-zapojením, kde svodič leží přímo v cestě proudu a přívod se prakticky eliminuje. Několik zbytečných smyček vodiče v rozváděči dokáže znehodnotit i drahý přístroj.

Koordinace stupňů. Mezi T1 a T2 musí být dost impedance, aby si stupně energii rozdělily. V praxi se počítá zhruba s deseti metry kabelu mezi nimi, nebo s oddělovací tlumivkou — pokud výrobce oba přístroje výslovně nedeklaruje jako navzájem koordinované. Dva svodiče vedle sebe na jedné liště bez tohoto ošetření nedávají „dvojnásobnou ochranu”.

Typ sítě. V síti TN se zapojuje jinak než v TT, kde se obvykle používá uspořádání 3+1 s jiskřištěm mezi N a PE. Přístroj vybraný podle napětí a počtu pólů, ale bez ohledu na typ sítě, může být nepoužitelný.

Předjištění a proudový chránič. Svodič potřebuje jištění podle katalogového listu výrobce; pokud je nadřazené jištění menší nebo stejné, samostatné předjištění odpadá. A pokud SPD sedí za proudovým chráničem, průchod svodového proudu chránič nejméně vyhodí — v horším případě ho zničí. Proto se svodiče umísťují před chránič, případně se volí chránič odolný proti rázovým proudům.

Data se zapomínají. Klasika je server na záložním zdroji s pěknou přepěťovou ochranou napájení a vedle toho nechráněný metalický Ethernet vedoucí na venkovní kameru pod okapem. Přepětí přijde datovým kabelem, odejde port switche a s ním občas celý switch. Řešením je svodič na datovém vedení, u delších venkovních tras optika, která problém eliminuje z principu.

Fotovoltaika je zvláštní případ

FVE přidává k budově dlouhé stejnosměrné kabely po střeše, měnič a nové propojení do hlavního rozváděče. Přepětí se proto řeší na straně AC i DC a obojí patří do projektu.

Na DC straně se používá svodič určený přímo pro fotovoltaiku — běžný AC přístroj s podobně vypadajícím napětím není náhrada. Stejnosměrný oblouk sám nezhasne a to klade na konstrukci svodiče jiné požadavky. Volí se podle maximálního napětí stringů, zapojení pole, umístění měniče a podle vztahu konstrukce panelů k jímací soustavě.

Právě ten vztah bývá zdrojem nedorozumění. Často opakované pravidlo, že panel má být „aspoň 60 cm od hromosvodu”, je zavádějící — rozhoduje vypočtená dostatečná vzdálenost s podle ČSN EN IEC 62305-3 ed. 3 (starší ed. 2 souběžně do 31. 10. 2027), která závisí na provedení jímací soustavy, počtu svodů a délce trasy. Když ji nelze dodržet, konstrukce FVE se s ochranou před bleskem propojí. Tím se ale mění zadání pro svodiče: místo samotného T2 může být na místě T1 nebo kombinovaný přístroj, protože je nutné počítat s částí bleskového proudu.

Svodič zabudovaný v měniči nechrání celou FVE ani zbytek budovy — chrání vstup měniče. Kde budou jednotlivé stupně a jak se skoordinují, patří do projektu. Souvislosti kolem provozu střešní elektrárny rozebíráme podrobněji v článku o revizích FVE a jejich lhůtách.

Co se kontroluje při revizi

Svodiče nejsou samostatná agenda — kontrolují se v rámci revize elektrické instalace nebo ochrany před bleskem podle sjednaného rozsahu. Elektrická instalace i hromosvod přitom patří mezi vyhrazená technická zařízení elektrická; požadavky na jejich revize a kontroly stanoví nařízení vlády č. 190/2022 Sb., navazující na zákon č. 250/2021 Sb.

Slovo „rozsah” je tady podstatné. Objednávka znějící pouze na „revizi hromosvodu” nemusí zahrnovat svodiče v podružných rozváděčích, DC část FVE ani datová vedení. Pokud to má být součástí, patří to do objednávky výslovně.

Revizní technik u SPD prověřuje především:

• zda typ a parametry odpovídají projektu, typu sítě a provedení hromosvodu,
• umístění jednotlivých stupňů a jejich energetickou koordinaci,
• předjištění a chování při poruše svodiče,
• připojení k ochranným vodičům a k hlavnímu pospojování,
• délku a vedení připojovacích vodičů,
• stav optických ukazatelů a případného dálkového hlášení poruchy,
• viditelné poškození, uvolněné spoje, stopy přehřátí,
• ochranu FVE, antén, datových linek, kamer a MaR, pokud spadají do posuzovaného systému.

Zelené okénko na modulu znamená jediné: odpojovací mechanismus zatím nezareagoval. Není to potvrzení, že je soustava navržená správně — varistor degraduje postupně, sérií menších přepětí, a tepelná pojistka ho odpojí až na konci. Od té chvíle je v rozváděči plastová atrapa, dokud si někdo indikátoru nevšimne. Právě proto má smysl u kritických rozváděčů dálková signalizace poruchy.

Po přímém úderu blesku nebo po nevysvětleném poškození elektroniky nemá smysl čekat na řádný termín. Rozumné je nechat prohlédnout jímací soustavu, uzemnění, svodiče i navazující instalaci naráz — pokud nevíte, co vlastně v rozváděčích máte, posoudíme to u vás a dostanete seznam konkrétních závad s tím, co řešit hned a co se dá naplánovat. Lhůty pro pravidelné prohlídky jímací soustavy rozebíráme zvlášť v článku o tom, jak často se revize hromosvodu opakuje, a co v protokolu znamenají jednotlivé nálezy, jsme popsali v návodu na čtení revizní zprávy.

Jak poznat dobrou nabídku

Dodavatel by neměl začínat výběrem konkrétní krabičky. Nejdřív potřebuje vědět, jaká je síť a hlavní jištění, jak je provedený hromosvod, co je v rozváděčích za místo, kudy vedou kabelové trasy, jestli je na střeše FVE — a která zařízení firmu zastaví, když vypadnou.

Použitelná nabídka uvádí:

• typ a přesné označení každého svodiče,
• důvod jeho výběru,
• hodnoty Iimp, In, Imax, Up a Uc,
• způsob zapojení a předjištění,
• potřebné úpravy rozváděče,
• řešení AC, DC a datových vedení zvlášť,
• výměnné moduly a signalizaci poruchy,
• dokumentaci skutečného provedení a následnou revizi.

Varovný signál je nabídka postavená jen na vysokém počtu kA, bez prohlídky rozváděče a bez jediné zmínky o hromosvodu. Druhý varovný signál je nabídka, která řeší napájení serveru a mlčí o kabelu do venkovní kamery.

Kolik doplnění stojí

Cenu neurčuje počet modulů, ale stav rozváděče a rozsah instalace. Orientačně: doplnit stupeň T2 do rozváděče, kde je volné místo a pořádek v pospojování, vyjde na jednotky tisíc korun. Kombinovaný T1+T2 s úpravou rozváděče bývá spíš v jednotkách až nižších desítkách tisíc. Objekt s několika rozváděči, FVE, kamerami a datovými trasami se dostane do desítek tisíc.

Pokud je rozváděč starý, plný nebo konstrukčně nevyhovující, hlavní položkou nebude svodič, ale přestavba. Vyžádejte si proto položkovou nabídku, která odděluje materiál, úpravy rozváděče, práci, dokumentaci a revizi — jinak se nedá porovnat se druhou. Co všechno do ceny prohlídky rozváděčů vstupuje, jsme rozebrali v článku o revizích rozváděčů.

Co si připravit před objednáním

Posbírejte revizní zprávy elektro a hromosvodu, projekt skutečného provedení, dokumentaci FVE a fotografie rozváděčů — stačí mobilem, s otevřenými dvířky. Sepište zařízení, bez kterých firma nepracuje: server, pokladny, vrata, chlazení, zabezpečení, řídicí systém, stroje.

A položte dodavateli tři otázky:

1. Kudy se může přepětí do budovy dostat?
2. Jaké stupně navrhujete a proč zrovna tyhle?
3. Zahrnuje řešení i FVE, data, antény a venkovní technologie?

Kdo na ně odpoví bez zaváhání, ví, co dělá.

Časté dotazy

Je přepěťová ochrana potřeba, i když máme hromosvod?

Právě u budovy s hromosvodem je namístě řešit, kudy se může část bleskového proudu dostat do elektrických rozvodů. Jímací soustava se svody a vnitřní ochrana včetně svodičů se navrhují jako jeden navazující systém, ne jako dvě nezávislé zakázky.

Má svodič smysl i v budově bez hromosvodu?

Ano. Přepětí přichází i po distribučním vedení, při blízkém úderu nebo při spínání vlastní technologie. Svodič ale nenahrazuje ochranu stavby před přímým úderem tam, kde je podle posouzení potřebná.

Stačí prodlužovačka s přepěťovou ochranou?

Jako jediná ochrana ne. Zásuvkový výrobek odpovídá zhruba stupni T3 a funguje jen v návaznosti na svodiče v rozváděči, které před ním energii výboje zmenší.

Jak často se svodiče mění?

Univerzální lhůta neexistuje. Sleduje se optický indikátor, pokyny výrobce a stav zjištěný při revizi. Kontrola je namístě také po úderu blesku nebo po události, při které se poškodila elektronika.

Kontrolují se svodiče při každé revizi hromosvodu?

Záleží na sjednaném rozsahu a dokumentaci objektu. Do objednávky proto výslovně uveďte vnější ochranu před bleskem, svodiče v rozváděčích, DC část FVE a datová vedení, která chcete pokrýt.

Z čeho článek vychází

• Revize hromosvodů – služba SOHE.
• Revize hromosvodu: jak často podle ČSN EN 62305 – lhůty pravidelných revizí jímací soustavy a co je ovlivňuje.
• Revize rozváděčů – co se v rozváděči kontroluje a jaké závady se nacházejí nejčastěji.
• Revize FVE: povinnost, lhůty, rizika – kontroly střešní fotovoltaiky včetně DC části.
• Zákon č. 250/2021 Sb. – bezpečnost práce v souvislosti s provozem vyhrazených technických zařízení.
• Nařízení vlády č. 190/2022 Sb. – vyhrazená technická zařízení elektrická a požadavky na zajištění jejich bezpečnosti, včetně revizí a kontrol.
• Vyhláška č. 146/2024 Sb. – požadavky na výstavbu, z nichž vychází zřizování ochrany před bleskem u staveb.
• Technické normy uvádíme bez odkazu, protože nejsou volně dostupné: soubor ČSN EN 62305 (ochrana před bleskem a výpočet rizika), ČSN 33 2000-4-443 a ČSN 33 2000-5-53 ed. 3 (oddíl 534) (ochrana před přepětím a přepěťová ochranná zařízení v instalacích nízkého napětí) a soubor ČSN EN IEC 61643 (svodiče pro napájecí sítě, datové obvody a fotovoltaické instalace).

Text má informační charakter a nenahrazuje právní stanovisko. Konkrétní režim ochrany před bleskem a přepětím je potřeba nastavit podle skutečného provozu, dokumentace výrobce, prostředí používání a vyhodnocení rizik.
