Revize staveništního rozváděče: lhůta 6 měsíců

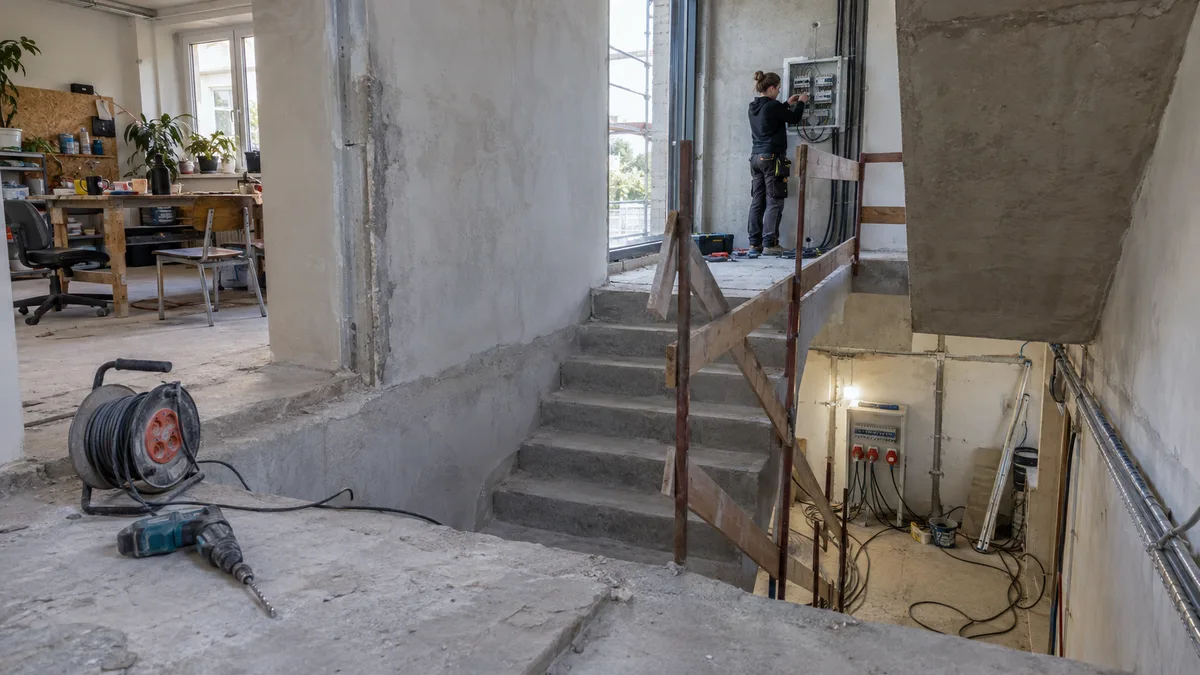

Na stavbě stojí hlavní rozváděč u přípojky, o dvě podlaží výš přibyla podružná rozvodnice a mezi nimi vede nový přívod. V šanonu přitom zůstala revizní zpráva, která jmenuje jen původní rozváděč. Datum na jejím titulním listu může být stále platné, ale nově doplněnou část instalace tím zpráva sama od sebe nepokrývá.

Podobný omyl vzniká u prodlužovaček a nářadí. Revize prozatímní elektroinstalace není společným potvrzením bezpečnosti všech brusek, čerpadel a kabelových bubnů zapojených do jejích zásuvek. Každá skupina zařízení má vlastní rozsah kontroly, evidenci a doklady.

Šest měsíců platí pro prozatímní zařízení staveniště

Příloha č. 4 k nařízení vlády č. 190/2022 Sb. uvádí pro prozatímní zařízení staveniště nejdelší lhůtu pravidelné revize 0,5 roku. Pro běžné plánování tedy počítejte se šestiměsíčním cyklem.

Lhůta se vztahuje k prozatímní elektrické instalaci v rozsahu, v jakém je skutečně provedena a popsána. Může zahrnovat například:

• přívod pro staveniště,
• hlavní staveništní rozváděč,
• podružné rozváděče,
• pevné nebo pohyblivé části prozatímního rozvodu,
• koncové obvody a ochranné prvky zahrnuté do revize.

Rozhodující není počet skříní ani datum na jednom štítku. Rozhoduje vymezení zařízení v revizní zprávě. Jestliže zpráva označuje pouze hlavní rozváděč, nelze bez dalšího předpokládat, že zahrnuje později doplněnou rozvodnici, nový přívod nebo patro připojené po poslední revizi.

Také doklad výrobce k novému rozváděči řeší jinou část věci než výchozí revize zapojené instalace. Výrobní dokumentace se vztahuje k rozváděči jako výrobku; revizní technik posuzuje konkrétní sestavu po připojení na stavbě.

Po zásahu do zapojení, poškození, zaplavení nebo přejetí přívodu technikou se nečeká jen na další kalendářní termín. Dotčená část se vyřadí z používání a podle rozsahu události se posoudí potřeba opravy, kontroly nebo nové revize.

Rozváděč, prodlužovačka a vrtačka nejsou jeden celek

Prozatímní instalace končí tam, kde začínají samostatně připojená pracovní zařízení. To je důležité jak při objednání revize, tak při kontrole dokladů.

Ruční elektromechanické nářadí, elektronické přístroje a elektrické spotřebiče do napětí 400 V včetně, pokud nejsou určené pro pevné připojení k elektrické síti, a dále prodlužovací šňůry a odpojitelné přívody nejsou podle § 3 odst. 2 písm. a) a b) nařízení vlády č. 190/2022 Sb. vyhrazenými elektrickými zařízeními. Neznamená to však, že se jejich stav nemusí sledovat.

Pro pracovní zařízení stanoví § 4 odst. 2 nařízení vlády č. 378/2001 Sb. následnou kontrolu nejméně jednou za 12 měsíců v rozsahu určeném místním provozním bezpečnostním předpisem, pokud jinou četnost nebo rozsah nestanoví zvláštní právní předpis, průvodní dokumentace nebo normová hodnota. Na stavbě může vyhodnocení rizik vést ke kratším intervalům, protože přívody a nářadí čelí vodě, prachu, oděru, pádům i přejezdu technikou.

Pro opakované zkoušky elektrických spotřebičů se používá ČSN EN 50699. Ověření spotřebiče po opravě řeší ČSN EN 50678. Šestiměsíční lhůtu pro prozatímní zařízení proto nelze jednoduše opsat na všechny prodlužovačky a stroje.

Co chce koordinátor BOZP skutečně vidět

Neexistuje jeden univerzální formulář „doklady k rozváděči“. Průkazný soubor podkladů má propojit dokumentaci se skutečným stavem na stavbě.

Připravte zejména:

• aktuální revizní zprávu s jednoznačně popsaným rozsahem,
• shodné označení hlavního a podružných rozváděčů ve zprávě i na místě,
• předchozí zprávy a doklady k následným změnám nebo opravám,
• seznam prodlužovacích přívodů a elektrického nářadí,
• záznamy o kontrolách, závadách a vyřazených kusech,
• postup pro nahlášení závady a zabránění dalšímu použití zařízení,
• určení osoby, která řeší provoz elektrického zařízení a komunikaci s revizním technikem,
• informace o elektrických rizicích předané jednotlivým zhotovitelům.

Koordinátor BOZP nenahrazuje revizního technika a neprovádí odborná měření místo něj. Může však zjistit, že dokumentace neodpovídá skutečnosti: na stavbě je jiný rozváděč, přibyly další větve, zpráva neoznačuje kontrolované zařízení nebo se používají viditelně poškozené přívody.

Chybějící list v šanonu a odkrytá živá část nejsou stejný problém. Administrativní nesrovnalost se nejprve ověří proti skutečnému rozsahu. Rozváděč s chybějícím krytem, poškozená vidlice nebo kabel ležící ve vodě jsou důvodem dotčené zařízení odpojit a zabránit jeho dalšímu používání do odborného posouzení.

Co projít přímo na stavbě

Kontrola nezačíná datem na nálepce. Začněte u zdroje a pokračujte po celé trase napájení až ke koncovému zařízení.

U rozváděče zkontrolujte zejména:

• čitelné výrobní a evidenční označení,
• shodu označení s revizní zprávou,
• uzavření krytu a stav dvířek, zámků a záslepek,
• praskliny, deformace a stopy po vodě nebo přehřátí,
• označení obvodů, jističů, vypínačů a zásuvek,
• dostupnost a srozumitelné označení hlavního vypínače,
• upevnění kabelových vstupů a odlehčení tahu,
• volný přístup k ovládacím prvkům,
• umístění odpovídající prostředí a provozu stavby.

Elektrické instalace na staveništích řeší ČSN 33 2000-7-704. Pro staveništní rozváděče navazuje ČSN EN 61439-4. Běžná domovní rozvodnice se nestane staveništním rozváděčem jen tím, že se přenese na stavbu a doplní zásuvkami.

U prodlužovacích přívodů sledujte plášť, vidlici, zásuvku, spojení s kabelem a odlehčení tahu. Kabel nemá být veden místem, kde ho mohou opakovaně přejíždět vozidla nebo stavební technika. Nelze-li se křížení komunikace vyhnout, způsob ochrany se volí podle zatížení a provozu.

Pryžový kabel H07RN-F je běžným příkladem odolného pohyblivého přívodu pro náročnější podmínky, není však univerzálním řešením každého staveniště. Vhodný typ, průřez, délku a ochranu určuje návrh instalace, prostředí a připojená zátěž.

Co má být poznat z revizní zprávy

Revize vyhrazeného elektrického zařízení podle přílohy č. 2 k nařízení vlády č. 190/2022 Sb. zahrnuje prohlídku, zkoušky a měření odpovídající revidovanému zařízení. Zpráva má umožnit dohledat, co revizní technik skutečně posoudil.

U staveništní instalace proto hledejte zejména:

• označení a umístění rozváděčů,
• popis přívodů a revidovaných obvodů,
• údaje o použitých ochranných prvcích,
• výsledky provedených měření a zkoušek,
• seznam zjištěných závad,
• jednoznačný závěr pro vymezený rozsah,
• datum revize a identifikaci revizního technika.

Podle konkrétní instalace se ověřuje například spojitost ochranných vodičů, izolační stav, podmínky automatického odpojení, zapojení a funkce ochranných přístrojů. Přesný soubor zkoušek určuje revizní technik podle zapojení a použité ochrany.

Věta „staveništní rozváděč vyhovuje“ je slabým podkladem, pokud z dokumentu nelze poznat, který rozváděč byl revidován a zda zpráva zahrnuje také přívod, podružné rozvody a koncové obvody.

Pokud potřebujete posoudit celou prozatímní instalaci místo jedné skříně, vymezte tento rozsah už v objednávce. Revizi elektroinstalace můžeme připravit podle počtu rozváděčů, větví a skutečného zapojení na stavbě.

Co rozhoduje o rozsahu a ceně

Poptávka na „revizi jednoho rozváděče“ může znamenat kontrolu jedné skříně, nebo celé prozatímní instalace napájené přes tento rozváděč. Bez upřesnění nelze tyto varianty považovat za stejné zadání.

Rozsah práce ovlivňuje především:

• počet hlavních a podružných rozváděčů,
• počet a délka napájených větví,
• dostupnost schémat a předchozích zpráv,
• změny provedené od poslední revize,
• možnost bezpečně odstavit jednotlivé části,
• počet závad a potřeba opakovaného měření po opravě,
• samostatný požadavek na kontroly prodlužovacích přívodů a nářadí.

K poptávce přiložte fotografie výrobních a evidenčních štítků, předchozí revizní zprávu, seznam podružných rozváděčů a stručný popis změn. Uveďte také, zda požadujete jen revizi prozatímní instalace, nebo samostatnou kontrolu připojeného vybavení.

Praktický režim pro menší stavbu

Každému rozváděči přidělte jednoznačné evidenční označení a stejné označení používejte v revizní zprávě, seznamu zařízení i při hlášení závady. Samostatně evidujte prodlužovací přívody a nářadí, protože revize rozváděče jejich stav nepotvrzuje.

V praxi se osvědčuje tento postup:

1. Před zahájením používání založit dokumentaci skutečného zapojení.
2. Zapsat všechny hlavní a podružné rozváděče.
3. Evidovat datum a rozsah poslední revize.
4. Změny instalace předat k odbornému posouzení.
5. Viditelně poškozené zařízení označit a vyřadit z používání.
6. Po opravě vyžádat doklad vztahující se ke konkrétnímu kusu.
7. Před kontrolou koordinátora porovnat dokumentaci se stavem na místě.

Největší úsporu obvykle nepřinese levnější razítko, ale připravený rozsah: shodné značení, dostupné rozváděče, úplné podklady a předem domluvená odstávka.

Rychlá odpověď

Pro prozatímní elektrické zařízení staveniště uvádí příloha č. 4 k nařízení vlády č. 190/2022 Sb. nejdelší lhůtu pravidelné revize 0,5 roku, tedy šest měsíců. Revizní zpráva však pokrývá jen zařízení a obvody, které jsou v ní zahrnuté.

Prodlužovací přívody a ruční elektrické nářadí se evidují a kontrolují samostatně. Jejich režim se stanovuje podle používání, průvodní dokumentace, normových hodnot a rizika poškození.

Časté otázky

Musí být staveništní rozváděč revidován každých šest měsíců?

Příloha č. 4 k nařízení vlády č. 190/2022 Sb. uvádí pro prozatímní zařízení staveniště nejdelší lhůtu pravidelné revize 0,5 roku. Rozhodující je přitom rozsah celé prozatímní instalace, nikoli pouze samostatná skříň rozváděče.

Stačí zpráva k hlavnímu rozváděči?

Jen pro rozsah, který zpráva skutečně vymezuje. Podružný rozváděč nebo nově doplněné vedení nejsou zahrnuty pouze proto, že jsou připojené za hlavním rozváděčem.

Mají prodlužovačky stejnou šestiměsíční lhůtu?

Ne automaticky. Běžné prodlužovací přívody nejsou podle § 3 odst. 2 písm. b) nařízení vlády č. 190/2022 Sb. vyhrazenými elektrickými zařízeními. Jejich kontroly se nastavují samostatně podle právních předpisů, dokumentace, normových hodnot a podmínek používání.

Nahrazuje nový rozváděč výchozí revizi?

Doklad výrobce popisuje rozváděč jako výrobek. Nenahrazuje posouzení konkrétní prozatímní instalace po jejím zapojení, včetně přívodů, ochranných opatření a navazujících obvodů.

Co udělat s poškozenou prodlužovačkou?

Přívod se označí a vyřadí z používání tak, aby jej nikdo znovu nepřipojil. Po opravě se bezpečnost ověří postupem odpovídajícím typu zařízení a zásahu; samotná výměna barevného štítku nestačí.

Z čeho článek vychází

• Revize elektroinstalace – služba SOHE.
• Řád prohlídek, údržby a revizí podle NV 190/2022 – jak propojit termíny, odpovědnosti a evidenci.
• Jak číst revizní zprávu elektro – co hledat v rozsahu, závadách a závěru zprávy.
• Koordinátor BOZP na stavbě – role koordinátora a návaznost na organizaci staveniště.
• Nařízení vlády č. 190/2022 Sb. – vyhrazená elektrická zařízení, obsah revize a nejdelší lhůty pravidelných revizí.
• Nařízení vlády č. 378/2001 Sb. – bezpečný provoz, používání a následné kontroly pracovních zařízení.
• ČSN 33 2000-7-704 – elektrické instalace na staveništích a demolicích.
• ČSN EN 61439-4 – rozváděče určené pro staveniště.
• ČSN EN 50699 – opakované zkoušky elektrických spotřebičů.
• ČSN EN 50678 – ověřování elektrických spotřebičů po opravě.

Text má informační charakter a nenahrazuje právní stanovisko. Konkrétní režim prozatímní instalace, rozváděčů, prodlužovacích přívodů a nářadí je potřeba nastavit podle skutečného provozu, dokumentace výrobce, prostředí používání a vyhodnocení rizik.

Potřebujete vymezit rozsah a zajistit revizi elektroinstalace na stavbě? Pošlete podklady přes nezávaznou poptávku nebo napište na info@sohe.cz; podle zapojení oddělíme revizi prozatímní instalace od kontrol prodlužovacích přívodů a nářadí.
