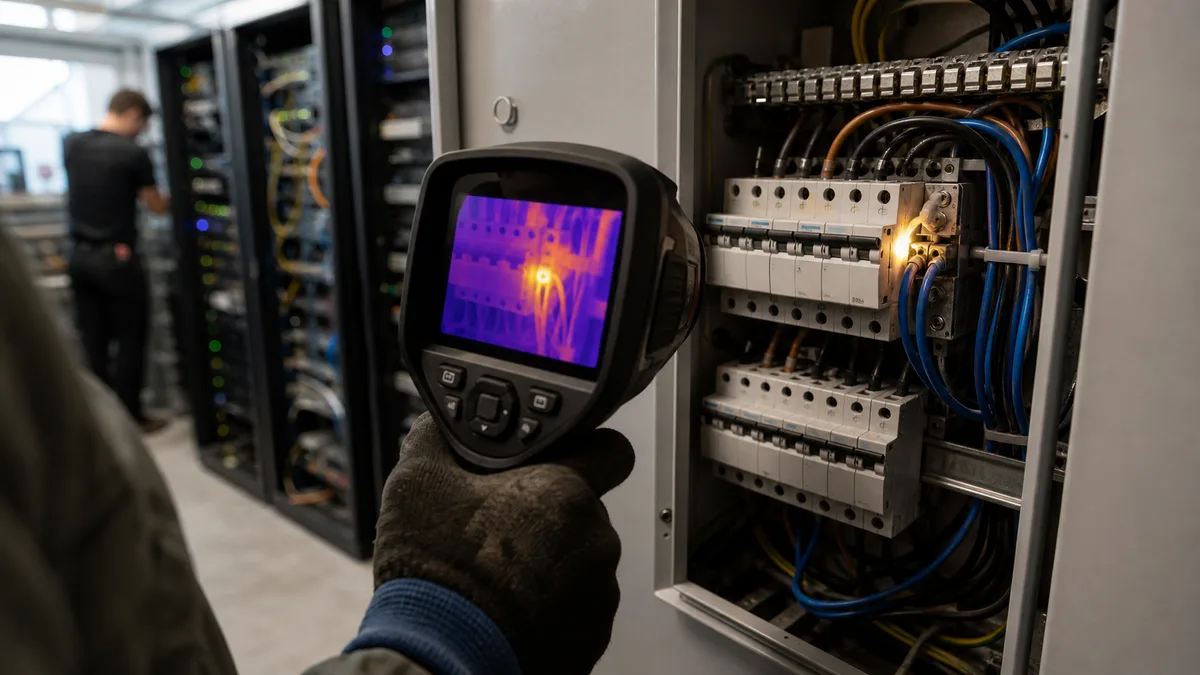

Termovize rozvaděčů: co odhalí dřív než pravidelná revize a kdy ji objednat

Většina poruch v rozváděči se neohlásí předem výstražným hlášením. Ohlásí se zápachem horké izolace v pátek odpoledne, vypnutým hlavním jističem nebo zhnědlým plastem kolem svorky, ke které se rok nikdo nedostal. A přitom se ta závada ohlašovala celou dobu — teplem. Jen ho nikdo neměřil.

Termovize umožňuje bezkontaktně sledovat tepelné projevy zařízení při provozním zatížení; bezpečný přístup k vnitřním částem rozváděče se vždy posuzuje podle konkrétního zařízení a pracovního postupu. Zároveň je to metoda, ze které se dá udělat velmi drahá barevná tapeta, pokud se měří ve špatnou dobu a protokol obsahuje jen obrázky. Projdeme, co termokamera v rozváděči skutečně vidí, co jí zaručeně unikne, jaké nálezy se opakují nejčastěji a jak poznat měření, ze kterého bude něco k opravě.

Co se v rozváděči vlastně zahřívá

Fyzika je jednoduchá a nemilosrdná: na každém odporu se při průchodu proudu uvolňuje výkon podle vztahu P = R · I². Zdvojnásobení proudu tedy znamená čtyřnásobek tepla — a spoj, který při ranním rozjezdu vypadá naprosto v pořádku, se za odpoledního maxima může zahřát o desítky stupňů. Právě proto se termovize dělá pod zátěží a proto se výsledky z nezatíženého zařízení nedají brát vážně.

Přechodový odpor spoje roste z několika opakujících se důvodů:

• Povolený spoj. Šroubový spoj ztrácí přítlak teplotními cykly a vibracemi. U hliníkových vodičů a přípojnic se přidává tečení materiálu — hliník se pod trvalým tlakem svorky pomalu „vyhýbá” a spoj se uvolní i bez toho, aby na něj kdokoli sáhl.
• Oxidace a nesprávný přechod Al–Cu. Oxid hlinitý je izolant a tvoří se okamžitě na čerstvě odizolovaném vodiči. Přímý styk hliníku a mědi ve vlhkém prostředí navíc podléhá elektrochemické korozi — proto se používají svorky a kabelová oka určená pro hliník, s odpovídající úpravou a předepsaným utahovacím momentem.
• Špatně zalisované kabelové oko. Lisování nesprávným profilem nebo nepasujícím lisovacím nástrojem vytvoří spoj, který mechanicky drží a elektricky nikoli.
• Opálený kontakt spínacího přístroje. Stykače, odpínače a jističe mají omezenou spínací životnost. Nejtvrdší režim mají stykače v kompenzačních rozváděčích, které spínají kondenzátorové baterie s velkým zapínacím proudem.
• Přetížený nulový vodič. Jednofázové nelineární spotřebiče — spínané zdroje počítačů, LED drivery, elektronika strojů — generují třetí harmonickou. Ta se v uzlu nevyruší, ale sčítá, takže proud ve středním vodiči může být vyšší než v jednotlivých fázích. Rozváděč přitom vypadá „jen mírně zatížený”.

Na fotovoltaice přibývá stejnosměrná strana: konektory typu MC4 od různých výrobců, které do sebe sice mechanicky zapadnou, ale nejsou určeny ke vzájemnému spojování, kontakty stringových pojistkových držáků a DC odpínače. Závada s vysokým přechodovým odporem nebo sériový oblouk nemusí vyvolat proud dostačující k vypnutí běžného nadproudového jištění. Takový nález vyžaduje bezpečné odborné ověření a opravu.

Termovize a pravidelná revize odpovídají na jinou otázku

Pravidelná revize posuzuje bezpečnost elektrického zařízení ve stanoveném rozsahu: prohlídka, měření (izolační odpor, impedance poruchové smyčky, spojitost ochranných vodičů, zkouška proudových chráničů), kontrola dokumentace a vyhodnocení. Rámec pro vyhrazená technická elektrická zařízení dává zákon č. 250/2021 Sb. a nařízení vlády č. 190/2022 Sb., praxi lhůt řeší ČSN 33 1500 a ČSN 33 2000-6 ed. 2. Výstupem je revizní zpráva — podrobněji v článku o revizích rozváděčů a v přehledu lhůt revizí elektroinstalace podle ČSN 33 1500.

Termovize odpovídá na užší, ale velmi praktickou otázku: nevzniká právě teď, při skutečném zatížení, někde neobvyklé teplo? Nezměří izolační odpor, nevyzkouší chránič, nepotvrdí spojitost ochranného vodiče a revizní zprávu nenahradí. Zato zachytí změnu, která vznikla po poslední revizi — a mezi revizemi elektroinstalace v běžné firmě uplyne podle prostředí zpravidla několik let.

Vedle toho je tu obecná povinnost zaměstnavatele vyhledávat a vyhodnocovat rizika a přijímat opatření k jejich odstranění podle § 102 zákoníku práce. Termovize je jeden z nástrojů, jak riziko požáru od elektrického zařízení podchytit dřív, než se projeví — ne povinnost sama o sobě.

Obě kontroly se tedy doplňují: revize hodnotí bezpečnost ve stanoveném rozsahu, termovize sleduje tepelný stav pod zátěží a následné elektrické měření pomáhá určit příčinu nalezené anomálie.

Typické nálezy a co za nimi bývá

Podezřelá nemusí být jen vysoká teplota. Nečekaně studená větev může znamenat, že jí neprochází proud — vypadlá pojistka, přerušený vodič, odstavený stroj, o kterém nikdo neví.

Opačným směrem platí, že řada horkých míst je zcela v pořádku: chladiče frekvenčních měničů, brzdné odporníky, transformátory, hradicí tlumivky kompenzace nebo napájecí zdroje se hřát mají. Nález bez znalosti konstrukce zařízení nemá hodnotu — proto je vždycky potřeba potvrdit ho měřením a opravovat příčinu, ne barvu.

Co termokamera nevidí

Infračervené záření neprojde plechem, plastovým krytem ani většinou dvířek. Snímek zavřeného rozváděče upozorní na výrazné prohřátí skříně jako celku, ale drobný vadný spoj uvnitř neuvidí. Výjimkou jsou infračervená kontrolní okna, která se instalují do dveří a umožňují měřit bez otevírání — jejich přínos ale končí tam, kam nevidí.

Měření dále nemusí odhalit:

• okruh, který v době kontroly neběžel nebo byl zatížen krátce,
• poškozenou izolaci, která se ještě neprojevuje teplem,
• chybějící nebo přerušený ochranný vodič,
• nefunkční ochranný přístroj bez tepelného projevu,
• občasnou závadu, která se během návštěvy neukázala,
• prvek zakrytý jiným přístrojem, kanálem nebo svazkem vodičů.

Z toho plyne nejčastější chyba v objednávce: termovize o víkendu, během odstávky nebo v době, kdy technologie stojí. Rozváděč pak vypadá bezvadně jen proto, že jím teče zlomek provozního proudu.

Kdy měřit, aby snímek něco znamenal

Nejdřív se určí, které rozváděče a v jakém provozním režimu se budou měřit. Ve výrobě bývá rozhodující souběh strojů, kompresoru a vzduchotechniky. V administrativní budově maximum často nastane v létě při běhu klimatizace, kuchyňky a nabíjení vozidel. U fotovoltaiky má měření smysl při dobrém osvitu, kdy elektrárna skutečně dodává — pro termografii fotovoltaických polí navíc existuje samostatná technická specifikace ČSN EN IEC 62446-3.

V praxi se za rozumné minimum bere zatížení řádově kolem 40 % jmenovitého proudu; pod ním roste riziko, že se závada vůbec neprojeví. Naměřený rozdíl teplot lze při znalosti proudu orientačně přepočítat na jmenovité zatížení právě přes kvadratickou závislost, ale přepočet nikdy nenahradí měření v reálném provozu.

Technik by měl zaznamenat aspoň označení a umístění rozváděče, provozní stav v době kontroly, proudy důležitých větví a jednotlivých fází, teplotu okolí, nastavenou emisivitu, termogram i odpovídající běžnou fotografii a jednoznačné označení vadného prvku.

Otevírání krytů a práce v blízkosti živých částí patří osobě s odpovídající elektrotechnickou kvalifikací, s posouzením rizika a s ochrannými prostředky proti účinkům elektrického oblouku. Zaměstnanec firmy by kvůli fotografii neměl sám odstraňovat vnitřní kryty. Pokud u vás takového člověka nemáte, termovizi rozváděčů i navazující revizi zajistíme — včetně měření proudů a protokolu, se kterým se dá pracovat.

Jak číst termogram a nenechat se zmást barvami

Červená sama o sobě neznamená havárii. Termokamera automaticky roztahuje barevnou škálu na rozsah teplot ve scéně, takže rozdíl dvou stupňů může vypadat dramaticky — a na jiném snímku je stejně červený bod o padesát stupňů teplejší. Bez teplotní stupnice a číselných údajů je snímek jen obrázek.

Při hodnocení rozhoduje:

1. skutečná naměřená teplota v bodě,
2. rozdíl proti srovnatelnému prvku ve stejném zatížení (referenční spoj sousední fáze),
3. proud v době měření,
4. teplota okolí a teplota uvnitř skříně,
5. dovolené oteplení daného přístroje podle výrobce.

Pozor na lesklé kovy. Leštěná měď a hliník mají emisivitu v řádu setin, takže místo své teploty odrážejí okolí — technika, svítidla, sousední horké součásti. Matný povrch má naopak emisivitu kolem 0,95 a měří se spolehlivě. Podezřelé místo je proto potřeba ověřit z jiného úhlu a posoudit ve vazbě na konstrukci.

Protokol má obsahovat čísla, ne jen obrázky vložené do PDF: teplotu, referenci, zatížení, emisivitu a jednoznačnou identifikaci prvku. Jak vypadá dobře zpracovaný výstup z elektro kontroly obecně, rozebíráme v článku o čtení revizní zprávy.

Kdy termovizi objednat

Univerzální lhůta pro termovizní měření rozvaděčů předepsaná není. Četnost se odvíjí od zatížení, prostředí, významu zařízení, pokynů výrobce, plánu údržby a případných požadavků pojistné smlouvy. Roční interval u páteřních rozváděčů a delší u málo zatížených podružných rozvodnic je obvyklý kompromis — a patří do plánu údržby, ne do hlavy jednoho člověka.

Konkrétní důvod k objednání vzniká zejména:

• po rozšíření výroby nebo připojení nového stroje,
• po instalaci fotovoltaiky, nabíjecích stanic, klimatizace nebo tepelného čerpadla,
• při opakovaném vybavování jističů či tavení pojistek bez zjevné příčiny,
• při kolísání napětí, nevysvětlených výpadcích nebo zápachu horké izolace,
• před obdobím pravidelně vysokého zatížení (letní špička, sezónní provoz),
• u starších rozváděčů bez průběžné diagnostiky a bez provozní dokumentace,
• tam, kde porucha rozváděče zastaví výrobu, chlazení, serverovnu nebo jiný kritický provoz.

U fotovoltaiky se termovize přirozeně řadí k ostatním kontrolám v provozu mezi revizemi — DC strana i střídač snesou pozornost častěji než rozvodnice v kanceláři.

Při zápachu spáleniny, praskání, kouři, zhnědlém krytu nebo opakovaném vybavení hlavního jištění na plánovanou termovizi nečekejte. Zařízení neotvírejte a řešte stav bez odkladu s elektrikářem nebo pohotovostní službou.

Jak poznat použitelnou nabídku a co ovlivňuje cenu

Nabídka „termovize objektu” bez uvedení rozsahu se nedá porovnat s ničím. Dodavateli proto předem sdělte počet rozváděčů a jejich umístění, možnost otevření za provozu a dobu, kdy bývají nejvíc zatížené.

Ptejte se, zda cena zahrnuje běžné i termografické snímky, měření nebo záznam zatížení, jednoznačnou identifikaci nálezů, jejich rozdělení podle naléhavosti, doporučení dalšího ověření či opravy, závěrečný protokol a kontrolní měření po opravě.

Rozlišení detektoru — třeba 160 × 120 proti 320 × 240 bodům — určuje, jak malý detail lze ze stejné vzdálenosti rozpoznat. Samo o sobě ale nenahradí správně nastavenou emisivitu, zaostření ani zkušenost technika. Důležitější než značka kamery je spojení termografické praxe se znalostí elektrických zařízení; pokud termograf nemá kvalifikaci pro bezpečnou práci u otevřeného rozváděče, musí být součástí zakázky spolupráce s osobou, která ji má.

U malé zakázky se cena pohybuje řádově v jednotkách tisíc korun, u provozu s desítkami rozváděčů, podrobným protokolem a měřením mimo běžnou pracovní dobu spíš ve vyšších jednotkách až desítkách tisíc. Poctivě ji nelze určit podle počtu dveří — vstupuje do ní vzdálenost mezi objekty, nutnost doprovodu, rozsah měření proudů, kvalita výstupu a opakovaná kontrola. Podezřele levná nabídka bývá rychlé obfocení zavřených skříní; před objednáním si proto vyžádejte anonymizovaný vzor protokolu.

Co udělat s nálezem

Termografický protokol není pokyn, aby někdo dotáhl svorku v živém rozváděči. Nález má převzít elektrikář, určit příčinu a navrhnout bezpečný postup opravy — u většiny spojů znamená správné řešení odpojení, kontrolu kontaktních ploch a dotažení předepsaným momentem, nikoli přitažení „na cit” pod napětím.

Poškozený spoj si často vyžádá víc než dotažení: výměnu svorky, kabelového oka, kusu vodiče nebo celého přístroje, jehož kontakty jsou opálené. U přetížení se řeší zatížení a dimenzování, ne ochlazení skříně přidaným ventilátorem.

Po opravě závažného nálezu dává smysl kontrolní termogram při srovnatelném zatížení. Teprve ten ukáže, jestli anomálie skutečně zmizela — a je to zároveň to nejlevnější, co si k opravě můžete přiobjednat.

Pro zpracování konkrétní nabídky si připravte adresu provozu, přibližný počet rozváděčů, fotografie jejich štítků a informaci, kdy zařízení běží pod běžným a kdy pod nejvyšším zatížením.

Časté dotazy

Musí se rozváděč při termovizi vypnout?

Ne — naopak, měření má smysl pod reprezentativním zatížením. Otevření krytů za provozu ale patří výhradně osobě s odpovídající elektrotechnickou kvalifikací a bezpečným pracovním postupem.

Lze měřit přes zavřené dveře rozváděče?

Změříte teplotu povrchu skříně, což odhalí jen výrazné případy. Plech i většina plastů infračervené záření nepropustí, takže drobný vadný spoj uvnitř zůstane skrytý. Řešením je bezpečný přístup k součástem nebo instalované infračervené okno.

Jaká teplota už znamená nebezpečí?

Jedna univerzální hranice neexistuje. Rozhoduje typ součásti a její dovolené oteplení podle výrobce, teplota okolí, aktuální zatížení a rozdíl proti srovnatelnému prvku ve stejné zátěži.

Nahradí termovize pravidelnou revizi elektro?

Nenahradí. Je to diagnostická metoda zaměřená na tepelné projevy; revize posuzuje elektrické zařízení ve stanoveném rozsahu, zahrnuje elektrická měření a končí revizní zprávou.

Má termovize smysl u nového rozváděče?

Ano, zejména po uvedení technologie do běžného provozu. Odhalí chybu montáže, nedotažený spoj nebo nevhodné rozložení zátěže, které se na nezatíženém zařízení projevit nemohly.

Z čeho článek vychází

• Revize elektroinstalací a rozváděčů – služba SOHE.
• Revize rozváděčů – rozsah, obsah a průběh revize samotného rozváděče.
• Lhůty revizí elektroinstalace podle ČSN 33 1500 – jak se odvozují intervaly podle prostředí a druhu objektu.
• Jak číst revizní zprávu elektro – co znamenají uvedené závady a jak se k nim postavit.
• Zákon č. 262/2006 Sb. – zákoník práce; § 102 upravuje vyhledávání a vyhodnocování rizik a opatření k jejich odstranění.
• Zákon č. 250/2021 Sb. – o bezpečnosti práce v souvislosti s provozem vyhrazených technických zařízení, tedy i elektrických.
• Nařízení vlády č. 190/2022 Sb. – o vyhrazených technických elektrických zařízeních a požadavcích na zajištění jejich bezpečnosti; upravuje mimo jiné revize a prohlídky.
• ČSN 33 1500, ČSN 33 2000-6 ed. 2 a ČSN EN IEC 62446-3 – lhůty a rozsah revizí elektrických instalací, resp. termografie fotovoltaických polí (normy nejsou volně dostupné).

Text má informační charakter a nenahrazuje právní stanovisko. Konkrétní režim kontrol, termografického měření a revizí rozváděčů je potřeba nastavit podle skutečného provozu, dokumentace výrobce, prostředí používání a vyhodnocení rizik.
